4 分段专题图

4.1 概述

在分段专题图中，专题值按照某种分段方式被分成多个范围段，要素根据各自的专题值被分配到其中一个范围段中，在同一个范围段中的要素使用相同的颜色，填充，符号等风格进行显示。分段专题图所基于的专题变量必须为数值型，分段专题图一般用来反映连续分布现象的数量或程度特征，如降水量的分布，土壤侵蚀强度的分布等。

在SuperMap iClient3D for Plugin产品中标签专题图类为Theme3DRange类，其方法及属性见下表。

表 4.1 Theme3DRange类的属性列表

表 4.2 Theme3DRange类的方法列表

类型	名称	说明
void	addToHead	把一个三维分段专题图子项添加到分段列表的开头。
void	addToTail	把一个分段专题图子项添加到分段列表的尾部。
void	clear	删除三维分段专题图的所有分段子项。
void	dispose	释放对象所占用的资源。
Boolean	fromXML	从 XML 字符串中导入三维专题图信息。
Number	indexOf	获取三维分段专题图中指定分段字段值在当前分段序列中的序号。
String	toXML	导出三维专题图信息为XML字符串。

制作分段专题图的过程大致为：

1）创建分段专题图，设置专题图字段表达式（Theme3DRange.set_uniqueExpression(value : String)）；

2）新建分段专题图子项（Theme3DRangeItem），逐个设置专题图子项的起始值和终止值，及子项的渲染风格，如下表；

表 4.3 设置分段专题图子项的属性列表

类型	名称	描述
String	caption	获取或设置专题图子项的名称。
Number	end	获取或设置统计专题图的专题变量。专题变量可以是一个字段或字段表达式。
Boolean	isModellingStyleEnabled	获取或设置专题图子项的建模风格（包括底部高程、拉伸高度、）是否有效。默认值是true。
Boolean	isVisible	获取或设置三维分段专题图中的子项是否可见。
Number	start	获取或设置三维分段专题图子项的起始值。
Style3D	style3D	获取或设置三维分段专题图中每一个分段专题图子项的对应的风格。

3）通过Theme3DRange.add()方法依次将各个专题图子项添加到分段专题图子项列表中；

4）将制作的分段专题图添加到场景中显示。

制作分段专题图的代码具体如下：

function addThemeRange() {

var themeRange = new SuperMap.Web.Realspace.Theme3DRange();

themeRange.set_rangeExpression("SmID");

var style3d = new SuperMap.Web.Core.Style3D();

var color = new SuperMap.Web.Core.Color(255, 0, 0, 255);

var item1 = new SuperMap.Web.Realspace.Theme3DRangeItem();

item1.set_start(0);

item1.set_end(3.8);

style3d.set_fillForeColor(new SuperMap.Web.Core.Color(255, 0, 0, 200));

item1.set_style3D(style3d);

var item2 = new SuperMap.Web.Realspace.Theme3DRangeItem();

item2.set_start(3.8);

item2.set_end(6.7);

var style3d1 = new SuperMap.Web.Core.Style3D();

style3d1.set_fillForeColor(new SuperMap.Web.Core.Color(255, 0, 200, 200));

item2.set_style3D(style3d1);

var item3 = new SuperMap.Web.Realspace.Theme3DRangeItem();

item3.set_start(6.7);

item3.set_end(12);

var style3d2 = new SuperMap.Web.Core.Style3D();

style3d2.set_fillForeColor(new SuperMap.Web.Core.Color(255, 200, 0, 200));

item3.set_style3D(style3d2);

themeRange.addToHead(item3);

themeRange.addToHead(item2);

themeRange.addToHead(item1);

addThemeToScene(themeRange);

}

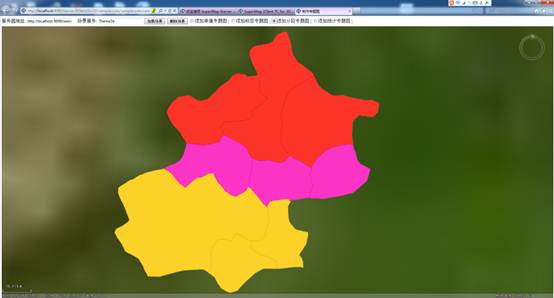

制作的分段专题图显示效果如下图：

$说明: E:\文档编写工作\00技术文档\客户端\pic-Theme\Range.png$

图 4‑1 分段专题图
