8 天际线分析

8.1 概述

天际线，又称城市轮廓或全景，是由各种地形地貌和标志性地物等构成的以天空为背景的轮廓线。SuperMap iClient3D for Plugin提供了天际线绘制与分析功能(Skyline类)，从任意视角快速绘制天际线，根据天际线轮廓对规划建筑的位置和高度进行调整，使城市规划工作省时省力。

城市天际线很久以来就是城市设计中的一个重要因素，随着高层建筑出现，高层建筑和超高层建筑已经成为了影响城市天际线的决定性因素。尤其在滨水城市，自水面观察城市的视野较为开阔，沿河（湖）岸、海岸的城市滨水天际线尤为醒目，对表达和识别城市特色起到了重要的作用。

在SuperMap iClient3D for Plugin中天际线分析类为Skyline类，其方法及属性见下表：

表 8.1 Skyline类方法列表

表 8.2 Skyline类属性列表

返回类型	名称	描述
Color	color	获取或设置天际线的颜色。
Number	direction	获取或设置相机与正北方向的夹角，单位：度。
SkylineDisplayStyle	displayStyle	获取或设置天际线的显示模式。
Number	pitch	获取或设置相机的俯仰，注意：该俯仰指相机方向和水面方向的夹角，单位：度。
AnalysisQuality	quality	获取或设置天际线分析的质量。
Point3D	viewerPosition	获取或设置观察者的位置。

skyline = new SuperMap.Web.Realspace.Skyline();

//设置观察者的位置

skyline.set_viewerPosition(pt3d);

//设置相机与正北方向夹角

skyline.set_direction(direction);

//设置俯仰角

skyline.set_pitch(pitch);

//设置天际线的颜色

skyline.set_color(new SuperMap.Web.Core.Color(255, 0, 255, 255));

//执行分析并显示结果

skyline.build();

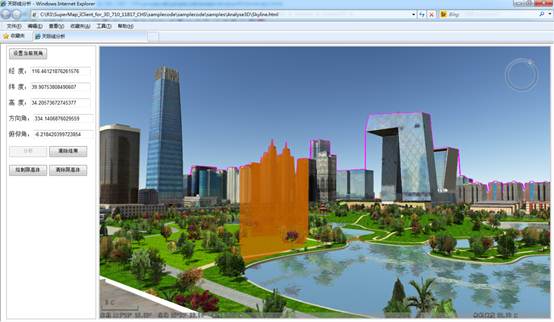

天际线分析的实现效果如下图：

图 8‑1 天际线分析效果
