3 可视域分析

3.1 概述

可视域分析是基于给定的观察点和观察范围，以一定的相对高度查找设定范围内可见覆盖的区域，并显示给定点的可见区域范围。SuperMap iClient3D for Plugin提供了可视域分析功能(ViewShed3D类)，可指定一个观察点，查看此观察点范围内的可视效果；也可指定一条路径，查看此路径的实时动态可视效果。

可视域分析在观光浏览道路选择、森林防火瞭望塔布设、航海导航、航空以及军事方面有重要的应用价值。

3.2 主要接口

在SuperMap iClient3D for Plugin中可视域分析类为ViewShed3D类，其方法及属性见下表：

表 3.1 ViewShed3D类方法列表

返回类型	名称	描述
void	build	执行分析，得出分析结果。
void	clear	清除分析结果。
void	setDistDirByPoint	计算观察点到目标点的距离和方向。
void	setTargetPoint	设置目标点。

表 3.2 ViewShed3D类属性列表

返回类型	名称	描述
Number	direction	获取或设置当前相机的方向与正北方向的夹角，单位：度。
Number	distance	获取或设置可视距离，单位：米。
Color	hiddenAreaColor	获取或设置不可视区域的颜色。
Color	hintLineColor	获取或设置可视域分析的提示线颜色。
Number	horizontalFov	获取或设置可视域分析的水平视角范围，单位：度。
Number	pitch	获取或设置当前分析的相机俯仰角。
AnalysisQuality	quality	获取或设置分析的质量级别，有高、低、中等三个级别。
Number	verticalFov	获取或设置可视域分析垂直视角范围。单位：度。
Point3D	viewerPosition	获取或设置观察点的位置。
Color	visibleAreaColor	获取或设置可视区域的颜色。

3.3 主要代码

实现可视域分析的主要代码如下：

//获取节点动画的空间位置，将作为可视域分析的观察点

var point3D = nodeAnmination.get_position();

point3D = new SuperMap.Web.Core.Point3D(point3D.x, point3D.y, (point3D.z + 2));

//获取节点动画的前进方向，将作为可视域分析的前进方向

var direction = nodeAnmination.get_direction();

//设置可视域分析观察点

viewShed3d.set_viewerPosition(point3D);

//设置可视域分析的前进方向（相机与正北方向的夹角）

viewShed3d.set_direction(direction);

//设置可是距离

viewShed3d.set_distance(100);

//设置可视域分析的水平视角范围

viewShed3d.set_horizontalFov(90);

//设置可视域分析的垂直视角范围

viewShed3d.set_verticalFov(60);

//执行分析

viewShed3d.build();

可视域分析的实现效果如下图：

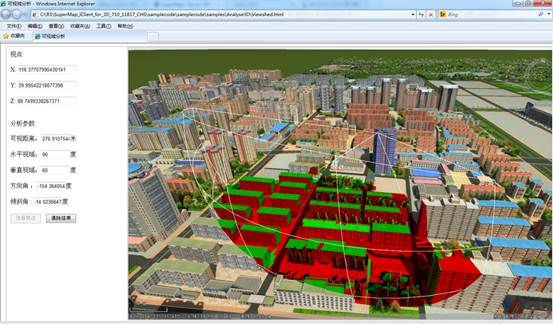

图 3‑1 可视域分析效果
