2 通视分析

2.1 概述

通视分析是三维GIS中常用的分析功能，指以某一点为观察点，其余点为目标点，计算观察点与目标点之间的通视性，沿着这些点之间的视线确定可见性，利用不同颜色显示策略来分析观察点到目标点是否被障碍物阻挡，并在障碍物处获取障碍点，分析结果一目了然。

SuperMap iClient3D for Plugin提供了通视分析功能(Slightline类)，需要用户指定观察点和目标点，分析的结果保存在SightlineResult对象中，包含了障碍点、观察点、目标点、两点间是否可见的信息。通视分析示意图如下：

$说明: E:\文档编写工作\00技术文档\客户端\visible_2.png$

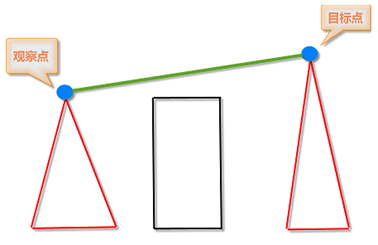

图 2‑1 观察点到目标点可见

$说明: E:\文档编写工作\00技术文档\客户端\visible_4.png$

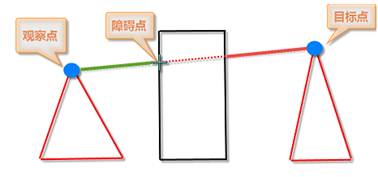

图 2‑2 观察点到目标点被障碍遮挡

通视分析广泛应用于建筑物视线遮挡判断，监控覆盖率、通讯信号覆盖、军事设施布设、军事火力覆盖等多方面。

在SuperMap iClient3D for Plugin中Slightline类提供了通视分析的多种属性和方法，Slightline类的方法及属性见下表：

表 2.1 Slightline类方法列表

表 2.2 Slightline类属性列表

SightlineResult类用于存放通视分析的结果。SightlineResult类的属性如下表所示：

表 2.3 SightlineResult类属性列表

类型	名称	描述
Point3D	barrierPoint	获取通视分析的障碍点。
Boolean	isVisible	获取通视分析结果是否可视，即观察点与目标点间的可视性。
Point3D	targetPoint	获取通视分析的目标点。
Point3D	viewerPosition	获取通视分析的观察点。

实现通视分析的主要代码如下：

Sightline=new SuperMap.Web.Realspace.Sightline();

//将第一个点设置为观察点

Sightline.set_viewerPosition(firstpoint);

var pointlength=otherpoints.length;

for(i=0;i <pointlength;i++){

var otherpoint=otherpoints[i];

//依次添加目标点

Sightline.addTargetPoint(otherpoint);

}

//执行通视分析

Sightline.build();

如下代码为如何实现显示障碍点。

function ShowBarr(){

//获取目标点个数

var count = sightline.get_targetPointCount();

for(var i=0; i<count; i++){

//获取分析结果

var result = sightline.getVisibleResult(i);

//获取分析结果的障碍点

var pt = result.get_barrierPoint();

if(!result.get_isVisible()){

var geoPt3d = new SuperMap.Web.Core.GeoPoint3D(pt);

//将获取到障碍点显示到场景的跟踪图层中

addGeometryToScene(geoPt3d,0);

}

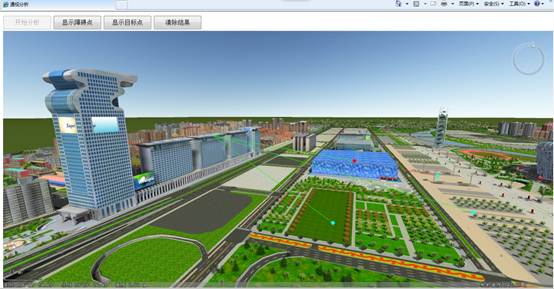

通视分析的实现效果如下图：

图 2‑3通视分析结果
