配置影像服务静默切片

为了提升影像服务的浏览和访问效率，可以启用动态缓存方案，启用后，前端浏览影像地图时，会直接加载缓存目录下已有的瓦片资源；若未找到可用的瓦片，则动态出图。

缓存目录下已有瓦片资源来源于以下两个途径：

• 第一：启用动态缓存，前端浏览影像地图时，动态出图的结果瓦片将存储在缓存目录下。
• 第二：启用静默切片，在缓存目录下预先生成影像地图瓦片。

启用动态缓存，只能缓存浏览过区域的瓦片，很难缓存下来全部区域所有层级的瓦片。

影像服务静默切片，可预先生成全部区域所有层级的影像地图瓦片。此预切片方式适用于影像地图数据更新频率低，但并发访问量大的应用场景。

静默切片前准备工作

静默切片耗时较长、占用机器资源较多，因此，在配置和执行静默切片前，要确认以下内容：

• 静默切片适用的应用场景为：影像地图数据更新频率低，但并发访问量大的应用场景。
• 确认影像显示效果正确，重点检查无值透明；否则，先修改影像显示风格。
• 确认瓦片存储配置，当前服务的所有影像集合采用统一的瓦片存储配置，参见：缓存目录
• 确认切片的层级范围。切片最大层级比例尺下有无影像显示，如果无影像显示：参见影像概视图。

缓存目录

影像服务默认的缓存目录路径：安装目录\webapps\iserver\output\“影像服务名称”\，该目录下以"影像集合名称"命名的文件夹存储对应集合的瓦片。

影像服务缓存目录支持修改，具体操作如下：

1. 进入服务管理页面，点击“服务提供者”，如下图所示。

2. 展开“高级设置”，其中，瓦片存储路径即为缓存目录；瓦片存储类型：支持原始、紧凑以及MongoDB。

3. 完成配置后，点击“保存”按钮，使配置生效。

影像服务中所有影像集合的动态缓存瓦片和静默切片瓦片，共用上述的缓存目录（瓦片存储路径）和瓦片存储类型配置。

开启动态缓存

1. 进入服务管理页面，如下图所示。

2. 点击目标集合名称，进入集合配置页面。

3. 切换到“瓦片配置”页面，开启“启用动态缓存”。

配置静默切片瓦片方案

配置切片的图片类型等参数，继续在“瓦片配置”页中，完成以下参数的设置：

• 瓦片访问层级范围：限制前端可请求的瓦片层级范围，若请求超出此范围，将访问不到瓦片。

  瓦片的层级和行列号采用全球剖分规则划分，基于影像集合坐标系的全球范围，X索引（列号）从全球范围的最左上角开始，索引号为0，并从左向右递增；Y索引（行号）从全球范围的最左上角开始，索引号为0，并从上向下递增；Z索引（层级）从0开始，对应比例尺为：1:591658710.9091。

• 瓦片格式：瓦片的图片类型。
• 瓦片尺寸：256*256像素。
• 瓦片DPI：96。
• 瓦片是否背景透明：开启，表示瓦片背景透明。

瓦片方案在影像集合中配置，服务中不同的集合可以配置不同的瓦片方案。

影像服务的动态缓存瓦片和静默切片瓦片，共用此瓦片方案配置。

配置静默切片执行

静默切片有两种执行方式：

• 立即执行，保存配置后立刻在后台执行切片操作。
• 计划任务，保存配置后切片操作在每天指定的时间段内执行。

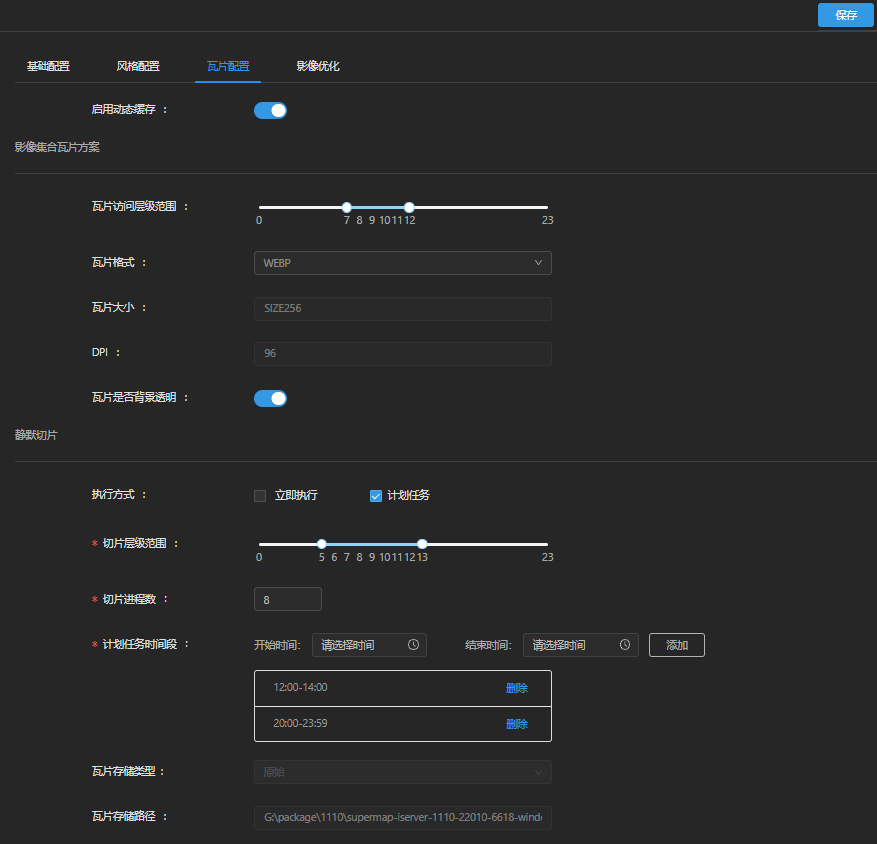

继续在“瓦片配置”页，在“静默切片”区域配置切片执行参数：

• 静默切片执行方式

  静默切片耗时较长、占用机器资源较多，可以通过计划任务，将已知的服务器资源空闲时间段用于切片。这样，在每天固定的时间段内执行切片，超过时间段后中止切片；再次到达时间段时，继续切片（瓦片断点续切）。

• 切片层级范围

  程序将对指定范围的层级生成瓦片，关于层级设置，请先阅读“备注说明”内容。

  瓦片的层级和行列号基于全球剖分规则，即基于影像集合坐标系的全球范围，X索引（列号）从全球范围的最左上角开始，索引号为0，并从左向右递增；Y索引（行号）从全球范围的最左上角开始，索引号为0，并从上向下递增；Z索引（层级）采用全球剖分规则的层级，从0开始，对应比例尺为：1:591658710.9091。

  关于切片层级范围需要注意以下几点：

  • 静默切片采用一种影像地图高效生成瓦片方案，优先生成“切片层级范围”中最大层级的瓦片，在基于此瓦片结果生成其他层级瓦片。

  • 例如：切片最小层级设置为7，最大层级设置为15，静默切片首先读取影像地图生成15层级瓦片，然后基于15层级瓦片，生成14层级瓦片，再基于14层级瓦片生成13层级瓦片，以此类推，直到7层级瓦片生成完毕。

  • 在设置“切片层级范围”时，需要重点关注最大层级，如果切片最大层级比例尺下无影像显示，通过构建影像概视图解决；也可以扩大最大层级范围。

  • 切片最小层级建议考虑充分，后期在补切小比例尺层级的瓦片时会产生重复切片，浪费资源。

• 切片进程数

  后台执行切片任务的进程数，建议根据机器配置和机器空闲资源合理设置。

• 计划任务时间段

  配置切片可执行的时间段，选择时间段的“开始时间”和“结束时间”，点击“添加”按钮，将选择的时间段添加到列表中，支持添加多个时间段。

  可以将已知的服务器资源空闲时间段配置为切片时间段。这样，在每天固定的时间段内执行切片，超过时间段后中止切片；再次到达时间段时，继续切片（瓦片断点续切）。



保存配置

静默切片配置完毕后，点击“保存”按钮，使配置生效。

如果执行方式为“立即执行”，保存配置后，后台立即启动切片，在“后台任务”页面，可以跟踪任务的执行进度和执行状态。

如果执行方式为“计划任务”，保存配置后，会在达到切片时间段时，在后台启动切片，在“后台任务”页面，将出现对应的任务；超出时间段后，终止切片；再次到达时间段后，开始续切片，后台任务页面将出现新的“静默切片计划任务”。

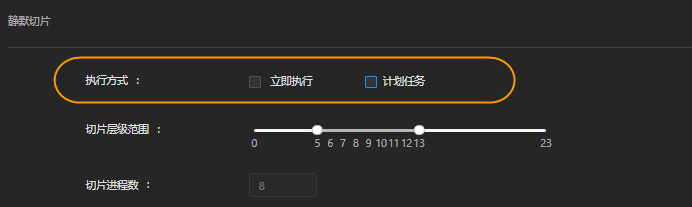

当需要停止集合的静默切片计划任务或更改切片执行方式，需要先取消当前执行方式，如下图所示，保存配置后再更改。

当配置的静默切片执行完成后，未关闭静默切片（上图所示的状态为关闭静默切片），以下配置的修改可能会再次触发静默切片执行：

• 修改了影像显示风格后，保存配置。
• 修改了影像服务的缓存目录（瓦片存储路径）和瓦片存储类型后，保存配置。

建议完成静默切片后，及时关闭静默切片，当需要重新切片时，再次打开。

关于影像集合重新切片和补切其他层级：

• 重新切片：以下场景需要重新切片。

  当修改了影像显示风格并保存配置，开启静默切片，将自动重新切片。

  当修改了影像集合的瓦片方案，如：图片类型、背景透明、存储类型和瓦片目录，开启静默切片，将自动重新切片。

  当影像集合新增了影像文件，并未修改显示风格和瓦片方案操作，开启静默切片并不会触发重新切片。需要手动删除影像服务缓存目录下该“影像集合名称”目录，开启静默切片才会重新切片。

• 补切其他层级：静默切片采用影像地图高效生成瓦片方案，当补切其他层级时，采用以下处理方式更高效。

  例如：当影像集合已完成第7至15层级的切片后，需要补切第16至17级瓦片，那么，在开启静默切片的同时将切图层级范围设置为第16至17级，即不包含已完成切片的层级范围。

当瓦片存储类型为MongoDB时，暂不支持影像集合的补切瓦片操作。
