修改影像显示风格

影像显示风格在集合中配置，集合中所有影像显示风格相同。

影像集合静默切片和动态出图都将使用集合所配置的风格。

影像集合风格配置支持两种方式：

• 基础显示风格配置：去除无值、修改波段组合显示方式、修改影像拉伸方式等简单风格。
• 应用影像图层属性模板：“基础显示风格配置”无法实现的复杂风格配置，例如：栅格函数、颜色表等。

基础显示风格配置

1. 在“影像集合”配置页面；切换到“风格配置”页。

2. 关闭“是否应用风格模板”，

3. 在“影像显示风格”区域，设置影像显示风格，参数如下：

影像显示风格参数：

• 显示方式：支持两种：单波段拉伸显示，只显示某一个指定波段；波段组合显示，指定三个波段分布对应 R、G、B颜色通道组合显示。
• 波段组合方式：若是单波段拉伸显示，输入一个波段号；若是波段组合显示，指定 R、G、B颜色通道分布对应的波段号，例如：R1,G2,B3 表示 1.2.3波段组合显示。
• 拉伸方式：拉伸设置对单波段拉伸显示和波段组合显示都适用。
• 标准差系数：适用于标准差拉伸方式。
• 高斯系数：适用于高斯拉伸方式。
• 高斯拉伸使用中间值:适用于高斯拉伸方式，高斯拉伸时，是否使用中间值，若勾选，表示使用中间值；否则，使用平均值。
• 插值方式:影像显示时使用的插值算法。
• 亮度:影像显示的亮度。数值范围为-100到100，增加亮度为正，降低亮度为负。
• 对比度：影像显示的对比度。数值范围为-100到100，增加对比度为正，降低对比度为负。
• Gamma：Gamma校正参数，数值范围在 0 到 10 之间（包含 0和10）；数值精度为小数点后两位。

  通过Gamma参数能够实现影像非线性亮度和对比度调整，从而增强图像显示细节，改善影像数据的显示质量。

  当Gamma值等于1时，图像没有进行Gamma校正。当Gamma值大于1时，图像的暗部区域对比度增加，细节更加突出（如图1），但亮部区域的细节会有所损失，整体图像变亮。当Gamma值小于1时，图像的亮部区域对比度增加，细节更加突出，但暗部区域的细节会有所损失，整体图像变暗。

• 无值:影像的无值。影像为多波段时，指定R、G、B颜色通道对应波段的无值。
• 无值透明:无值是否透明显示，若勾选，表示透明显示无值。
• 背景值:影像的背景值。影像为多波段时，指定R、G、B颜色通道对应波段的无值。
• 背景值透明:背景值是否透明显示，若勾选，表示透明显示背景值。

4. 配置完成后，点击“保存”按钮，使配置生效。

应用影像图层属性模板

此方式需要预先获得一个显示风格模板，模板支持使用桌面输出的影像图层属性模板（.xml）。

可以在 SuperMap iDesktopX 中，选择一幅目标影像添加的镶嵌数据集中，然后配置影像图层的风格为集合的目标风格，在通过下图所示的方式输出图层属性模板（.xml）。

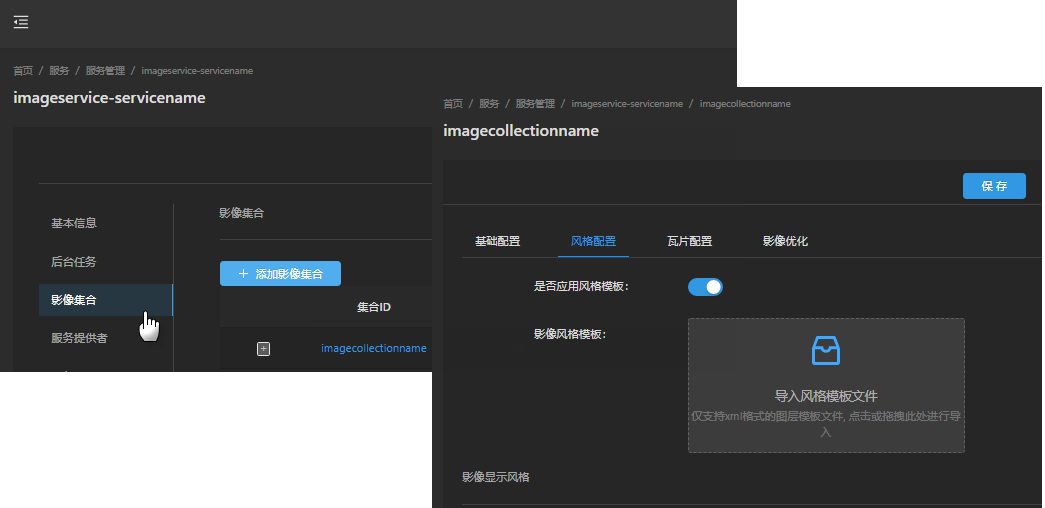

1. 在影像集合“风格配置”页中。

2. 开启“是否应用风格模板”。

3. 点击“导入风格模板文件”，上传本地影像图层属性模板（.xml）文件。

4. 配置完成后，点击“保存”按钮，使配置生效。
